Strojenie cewek do wykrywacza typ.VLF.Generator pomocniczy.

[ALL]

Witam Konstruktorów Amatorów.
Odpowiem na najczęściej zadawane mi pytanie,jak zestroić cewki nadawczą i odbiorczą.Moja odpowiedz dotyczy cewek pracujących w układzie symetrycznym,a więc nie ekranowanych.

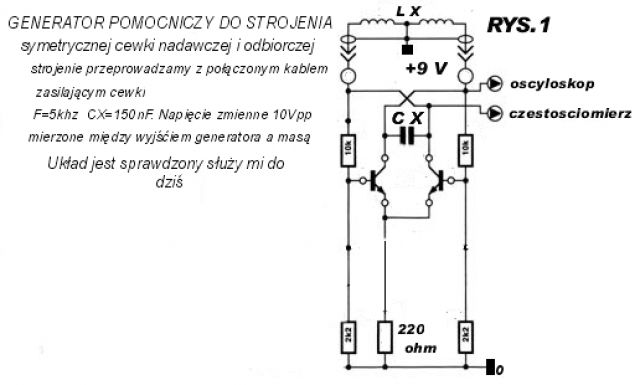

Do tego celu można użyć generatora, który przedstawiam na rysunku.Układ tego generatora do jednorazowego strojenia, można wykonać na tz. pająka czyli montaż próbny.Najpierw stroimy cewkę odiorczą,a w drugiej kolejności nadawczą. Oczywiście strojenie przeprowadzamy gdy cewki są już wklejone wstępnie do obudowy. Do strojenia cewek koncentrycznych stosuję inny układ generatora,bardziej rozbudowany ale sprawdzony w praktyce.Ale o nim napiszę osobny post.

Jednocześnie przepraszam Tych wszystkich którym nie odpowiedziałem na Email,w sprawie schematów.Nie jestem w stanie odpowiedzieć na taką dużą ich liczbę.
Schematy ideowe,montażowe oraz schematy płytek umieściłem na swojej stronie internetowej [w rubryce schematy] www.wykrywacz.to2.pl z możliwością wydruku.POZDRAWIAM ALL.

[Gość]

dobra strona, szczególnie schematy z montażem co trudno znaleźć na polskich stronach
jedna uwaga-nie otwierają się fotki spakowane(może tylko u mnie?)
pozdrawiam

[ALL]

Witam.Nie wiem dlaczego się nie otwierają,próbowałem wszystko jest OK.Może ktoś z czytających się wypowie,będę wdzięczny.Dodam jeszcze w odpowiedzi na Emaile,postaram się jak najszybciej przygotować post o strojeniu cewek koncetrycznych.Pozdrawiam ALL.

[SWaldek]

Witam
W moim komputerze jest także Ok wszystkie zdjęcia otwierają się.
Chciałem jednak jeszcze wrócić do głównego postu i poprosić o dwa zdania wyjaśnienia co do samej metody strojeniam przedstawionym generatorkiem, czy chodzi tutaj o uzyskanie max. amplitudy sygnału poprzez dobieranie Cx przy stałej f=5kHz
Pozdrawiam

[ALL]

Witam.Już wyjaśniam.Oporność wejścia generatora[dla cewek symetrycznych] w miejscu połącznia cewki,jest taka sama jak oporność wejścia cewki do układu odbiornika.A więc wystarczy zestroić obie cewki nad. i odb. na tą samą częstotliwość,aby uzyskać maksymalną czułość.Sposób strojenia który Pan podaje na max.amplitudy, dotyczy cewek Koncentrycznych czyli ekranowanych.Mam taki układ do ich strojenia,składa się on z generatora Colpitsa i dwóch US Ma741.Jest sprawdzony bardzo dobrze dopasowuje cewkę odbirczą do układu.Udostępnie ten układ na FORUM jest duże zainteresowanie.Pozdrawiam ALL
