Co jest w środku??

[Gość]

Zapraszam do obejrzenia co jest w środku waszych wykrywek. Naprawdę fajny materiał. Robi wrażenie.
http://www.poszukiwanieskarbow.com/galerie/PCB/PCB.htm
Czysta rozpusta!!
Pozdrawiam

[SWaldek]

Fajny pomysł z taką galerią

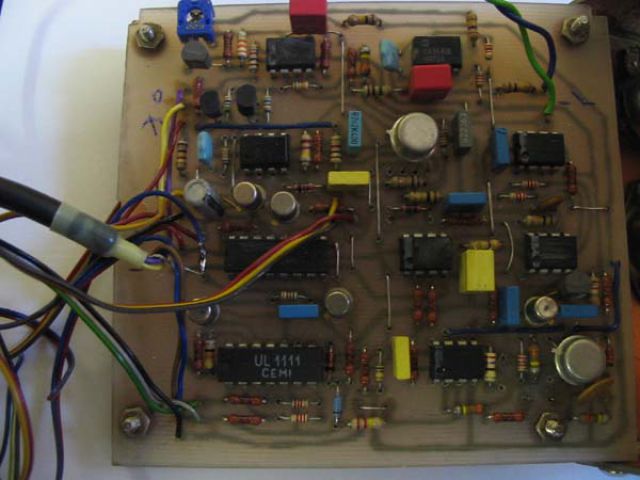

A oto i dusza" mojego wykrywacza bez nazwy, w wykonaniu amatorskim, niestety jeszcze nie poskładany ale już działa - sprawdziłem

[proscan]

Witam,

Chyba poznaje - to klon Fisher VLF 555, produkowany w wielu wersjach przez rodzimych rzemieślników (z lepszym i gorszym skutkiem).

Nie ma sie czego wstydzić, jak na wykonanie domowe jest OK. Nie rozumiem dlaczego pozacierane sa niektóre oznaczenia - schemat tego układu jest publicznie znany.

Pozdrawiam,

proscan

[SWaldek]

Tak trafił pan w dziesiątkę jest to ta uboższa wersja z pamięcią na CA3140 i pozbawiona jednego układu. Robię go dla syna stąd cała miniaturyzacja.
Proszę wybaczyć pozacierane symbole na CA3080, ale to tylko przykład użycia elementów z odzysku

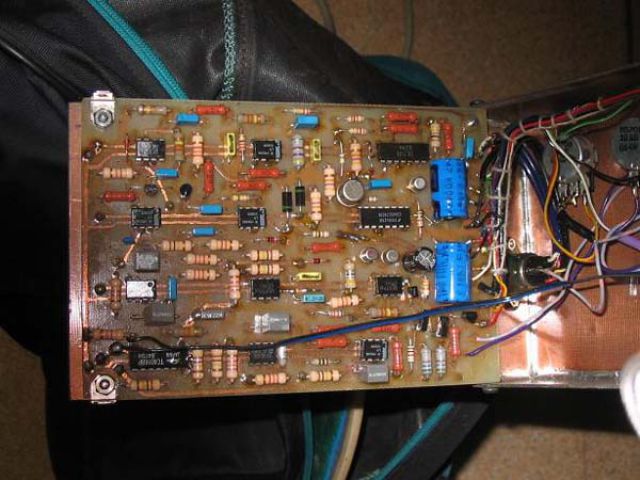

Mój wygląda tak w pełnej wersji(dużo większa płytka ze względu na zastosowane rezystory 0,5W) i działa pięknie od kilku lat.

Pozdrawiam

[pol]

Witam
Proscan , skoro ten schemat jest publicznie znany , to gdzie moge go znalezć???

z gory dzięki

pozdro pol

[SWaldek]

Przepraszam pana Piotra,że wyręczam
Do kolegi pola schemat znajdziesz na stronie ProScan pod VLF TR2 i tutaj: http://www.detectomania.com/downloads/index.html
po dużą 2
Pozdrawiam

[Gość]

WITAM!!!!!!
Bardzo mi sie podoba ten wykrywacz i chciałbym sprubować go zrobić. Proszę tylko o przesłanie jakichś informacji na temat konstrukcji, płytki, i strojenia. Informacje proszę o przesyłanie na e-mail: michal.tomkowicz@wp.pl
DZIEKUJE
