ALL_1 - zrobiłem sam:)

[stec]

Witam.

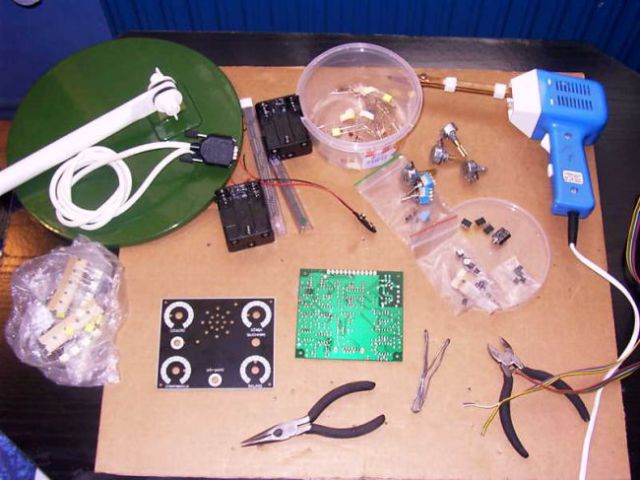

Jakieś 2 tygodnie temu zamówiłem zestaw All_1 ze strony www. producenta. Po paru dniach odebrałem u siebie na poczcie paczkę no i mogłem przystąpić do jego montarzu.
Z zakupem częsci elektronicznych niemiałem problemu, wszystkie są łatwo dostępne w większości sklepów elektronicznych. Lutowanie całego zestawu zajmuje jakieś 3-4 godziny jakby się przyłożyć ,ja składałem po pracy poświęcając po 2 godziny dziennie przez 2 dni. Nie jestem elektronikiem więc miałem trochę trudności przy montarzu i doborze elementów ale po kontakcie emailem z panem Aleksandrem wszystkie wątpliwości co do doboru i montarzu były już jasne.
Układ jest banalnie prosty jeśli chodzi o jego montarz, a uruchamianie ogranicza się do podłączenia zasilania , i regulacji 1 potencjometrem montarzowym na płytce drukowanej(ustawienie sygnału przy pracy z pin-point).
Po podłączeniu i wyregulowaniu pin-pointa, przystąpiłem do pierwszych testów w powietrzu układając sonde na stole.
Czułość i dźwięk na maxa, a dyskryminacja na zero". Do testów użyłem różnej wielkości przedmitów i monet.
Machając przed sondą poszczególnymi przedmiotami mierzyłem w jakiej odlegóści były wykrywane i tu się zdziwiłem dlaczego mój wykrywacz łapie monete 5groszówke z o wiele większej odlegóści niż producent podał na swojej stronie.
Albo mamy różne metrówki:0 ,albo producent zaniżył testy na stonie www. ,tylko po co???

[stec]

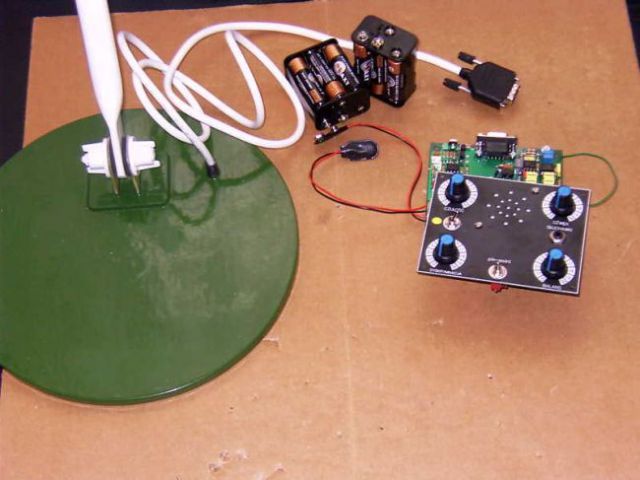

a to zdjęcie zmontowanego zestawu:) brak jeszcze konstrukcji nośnej ale to już pestka.
pozdrawiam.
STEC

[luger]

Ile kosztowały te dokupowane elementy elektroniczne?
Czy naprawde laik da sobie z tym radę?
Pozdrawiam L.

[carbon]

A jako nowiutka lutownica! I jaka niebieska! :-))

[stec]

Witam.
Niektóre elementy jak kondensatorki i oporniki już posiadałem ,ale ich cena nie jest duża, zależy od jakości i sklepu w którym kupujesz i np:
1 rezystor(0,250W) koszt około 3-5groszy,sprzedawane przeważnie po minimum 5 sztuk;
1 kondensatorek to koszt około 30groszy;
układy scalone też niedrogo niektóre po 1zł, a i kilka droższych było po 2-3zł;
przełączniki po 1zł;
potencjometry liniowe po 3zł sztuka+pokrętła do nich po 50groszy, a montarzowe po 50groszy;
tranzystorki to koszt około 0,30 do 1zł
dałem wkładke W66 ze starego telefonu zamiast głośniczka więc tego nieliczyłem;
koszyczyczek na baterie po 3,60zł za sztukę (trzeba 2);
no i dojdą jeszcze obudowy ja jeszcze niekupowałem ale ich cena też niewielka ok 3zł za jedną zależy od jej wymiarów
Możesz zerknąć na strone producenta i po fotce z PCB zorientować się ile i jakich elementów potrzeba ,gdyż ja większośc już posiadałem ale za to co musiałem dokupić zapłaciłem ok 30 zł.
Co do lutowania układów niemiałem trudności,kiedyś składałem już wykrywacz PI sandsbank z PE8/2000.
i z powodzeniem udało mi się go uruchomić za pierwszym razem. Wydaje mi sie że jak znasz podstawy elektroniki to śmiało powinieneś sobie dać radę z jego zmontowaniem, no i zawsze możesz liczyć na pomoc pana Aleksandra, dlamnie też pomagał jak składałem i czegos niebyłem pewien to pisałem maila.
No ale jak masz gdzieś w pobliżu zakład elektroniczny, gdzie naprawiają np.sprzęt rtv to możesz zawsze się tam dogadać i może ktoś złoży za Ciebie ten układ.
pozdrawiam.

[kawon30]

A cewka jest firmowa,czy sam ją robiłeś?Jak możesz to wklej linka do stronki na której ten zestaw kupowałeś.

[stec]

Cewke zamówiłem u producenta, a zdjęcia z PCB już niestety niema na jego stronie , ale zdjęcie znalazłem tutaj:
http://www.exploracja.cyberdusk.pl/phpbb2/viewtopic.php?t=91
a link do strony producenta powinieneś też tam gdzieś znaleść.
pozdr.

[luger]

Kawon30 tu masz dwa linki: http://www.wykrywacz.to2.pl/ceny.htm
NAjpeirw zastanawialem sie nad tym pierwszym ale po przeczytaniu tego postu myslę już nad tym drugim zestawem:
http://www.wykrywacz.to2.pl/2.htm
Zrobiłem do tej pory tylko kilka prostych wzmacniaczy i o dziwo wszystkie działąły:) Podczas moich zmagań z PI dymek poszedł jednka kilka razy;)
Interesuje mnie jeszcze koszt sondy, bo o ile do PI zrobiłem kilka różnych sond to w VLF to już bardziej skomplikowana sprawa.
No i wyczytalem na innym forum wypowiedź Alla na temat pojawienia się wkrótce Bartka-4(All-2) któr oprócz trybu dynamicznego ma tryb statyczny z sygnałem wiodącym. Więc moze też pojawi się w wersji do samodzielnego montażu?
Pozdrawiam L.

[kawon30]

Dzięki Panowie za linki.
Ten zestaw nr2 jest też na allegro.

[rubin]

a zapytam tak.,ile zapłaciłes za sonde u producenta?czy w sestawie juz byla czy kupiłes oddzielnie?

[stec]

Sonde odkupiłem od producenta całkiem przypadkowo.Jako pierwszy wariant miałem ją wykonać samodzielnie ale z braku czasu, postanowiłem pujść na łatwiznę i ją odkupić .
Pan Aleksander mówił że został mu się jeden ostatni wolny egzemplarz , więc odkupiłem go za cenę 240zł.
Pozdr.

[inio_01]

Witam czy moglbys napisac z jakiej wysokosci lapal monete 5 groszy jak oczywiscie nie sprawi to problemu

pozdrawiam

[stec]

Witam
Co do testów w powietrzu to muj wykrywacz łapł monetkę
5 groszówkę z około 33-36cm przy wyraźnym sygnale.
Daję te 3 cm tolerancji ponieważ ręka przy ruchu wachadłowym mogła się trochę wychylać w strone od i do sondy, test był przy linijce.
Myślę,że za jakiś czas jak sniegi stopniją to zrobie testy w ziemi i zamieszczę je na forum:)
pozdrawiam.

[Łukasz]

Witam! Kolego Stec, jeśli nie sprawi Ci to kłopotu podaj zasięgi detektora na bagnet, hełm. Z góry bardzo Ci dziękuję! Pozdrawiam, Łukasz

[rubin]

sam chciałbym miec taki sprzet.Łukasz, test wykrywacza VLV sprowadza sie do testów w ziemi a nie w powietrzu.Jest zima i kolega ci pewnie nie poda osiagów bo sprawdzi w powietrzu a nie beda wiarygodne, ale miej poprawke -30% tego co w powietrzu.moge sie zalozyc ze mozesz byc zaskoczony osiagami.i kup sobie koparke:)

[Łukasz]

Witam! Rubin, wiem, że zasięgi detektora w powietrzu nigdy nie równają się tym w ziemi. Na allegro.pl All wystawia naprawdę fajny zestawik- sonda 25cm, mocowanie sondy, złożona elektronika za 480zł. Do całości należy jedynie dorzucić wysięgnik i oudowę beterii i elektroniki. Szukam właśnie dla siebie nowego sprzętu na militaria i m.in. rozpatruje ofertę Pana Aleksandra. Pozdrawiam, Łukasz

[proscan]

Panowie,

Z całym szacunkiem dla Pana Aleksandra, ale czy nie uważacie, że prowadzicie tutaj niezbyt starannie zakamuflowaną kampanię reklamową ??

Sympatię do niego i do jego wyrobów można chyba wyrazić inaczej niż poprzez prowadzenie marketingu łamiącego reguły tego forum ?

Co innego poinformowanie o nowym wykrywaczu na rynku (jakim jest zestaw do samodzielnego motażu ALL-1) a co innego hurra propaganda plus podawanie cen, adresów itd.

pomyślcie o tym,

pozdrawiam,

proscan

[stec]

Witam.
Do Łukasz niestety nieposiadam takich fantów jakie wymieniasz do przeprowadzenia testów w powietrzu.
Za jakiś czas zrobię testy w gruncie i je zamieszczę.
Do Proscana ,być może ktoś odebrałby te podawanie cen i linków za reklame, ja zapoznałem się z regulaminem forum i staram się tego przestrzegać ,podaję tu tylko ceny podzespołów elektronicznych i link do strony ze zdjęciem pcb.
pozdrawiam.

[Łukasz]

Witam! Treść postu Proscana jest zapewne skierowana do mnie. Może rzeczywiscie popełniłem błąd. Przepraszam za to i obiecuję w przyszłości głębiej przemyśleć treść wypowiedzi. :-) Pozdrawiam, Łukasz

[inio_01]

ja rownierz poskladalem ALL1 sprzet jest watr swojej ceny zasiegi rewelacja zreszta wiedzialem co kupuje bo widzialem go po swietach w wersji prototypowej do STEC pytalem jak z 5 groszami w powietrzu dzieki za info po zwiekszeniu czulosci moj lapie 5gr z 30 cm sonda 21cm

pozdrowionka
