Witam.
Odpowiadam na pytania co do zmian w konstrukcji wykrywacza F 555.

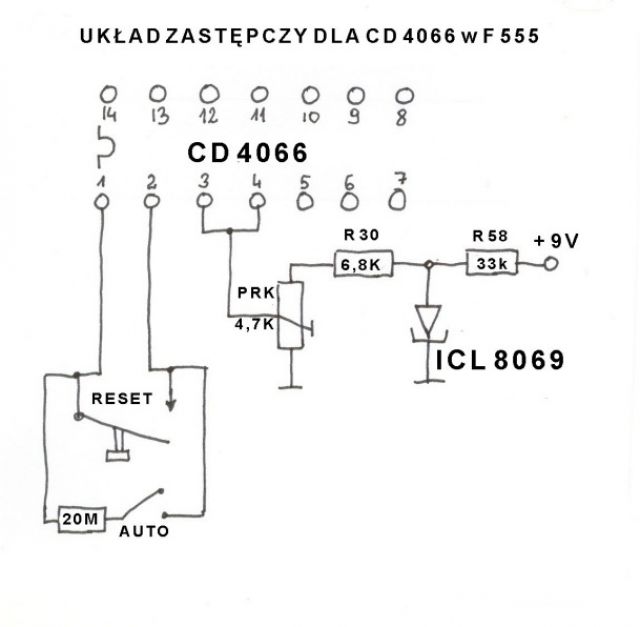

Oto układ zastępczy dla kluczy analogowych US CD 4066.W układzie tym uzskamy większą stabilność pracy wykrywacza,oraz tak zwane podtrzymanie [AUTO"]pamięci.Zastosowanie US ICL 8069 zamiast diody 1,4V nie wymaga żadnych zmian konstrukcyjnych w płytce.Nie można natomiast stosować US ICL 8069 jako diod 1,4 V, w pozostałej części układu elektronicznego wykrywacza F 555.
Pozdrawiam ALL.
