Cewka-kwiatek do F-555

[meczete]

Witam wszystkich!
Mam propozycję-pomysł. A co, gdyby tak lekko zmienić ceweczkę do fisherka? Wiadomo wszem i wobec, że gdy spłaszczymy cewkę w fazie przed strojeniem to jej osiągi są nieco lepsze. Ja to tłumaczę tym, że zwiększa się powierzchnia promieniowania samej cewki nadawczej - z np. 0,5 cm do 1 cm.

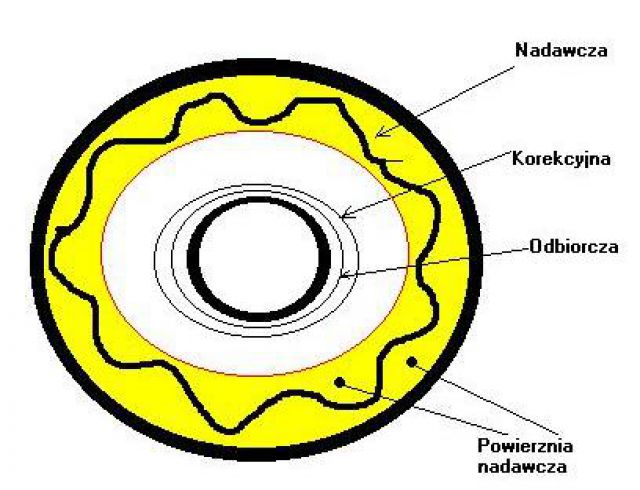

A gdyby tak zrobić tak jak na rysunku? Przynajmniej teoretycznie powinna się zwiększyć powierzchnia promieniowania cewki nadawczej ze 3 - 4 cm.
Tylko, czy to zadziała na zasięg (odległość w głąb) czy też bardziej na boki - będzie mniej selektywny?
Co o tym sądzicie?

----Rysunek od ręki w Paint-cie, więc się nie śmiejcie.
Pozdrawiam...
MECZETE

[Gość]

witam!
Powierzchnia emitująca" pole magnetyczne to całkowita powierzchnia zamknięta cewką nadawczą. Aby wykryć przedmiot interesuje nas wytworzenie maksymalnie duzego natężenia pola magnetycznego przy tym przedmiocie.Cewka o okregłym kształcie ma ładne" daleko idące linie sił pola.Cewka o kształcie jak na rysunku raczej bedzie miała pole ozproszone i poszarpane " dlatego raczej skłaniałbym się ku twierdzeniu,że będzie gorzej.Ale najpewniejszym sposobem porównania byłby pomiar :)
pozdrawiam.

[Edik]

Witam!

Będzie chyba tak jak napisał nikt. Zwiększenie pola nie na
wiele się zda, co widać po rozwiązaniach w wykrywaczach
z wyzszych półek najczęściej stosuje się inne generatory.
Kluczem do sukcesu będzie więc zwiększenie mocy pola magnetycznego przez zastosowanie innego generatora, który
będzie emitował pole o większym natężeniu prądu..

Pozdrawiam.
Edik

[meczete]

Witam !!!
Zrobiłem tą cewkę, i nie wiem, czy jest lepsza, czy gorsza. Zestroiła się pięknie na 5 kHz, wyzerowała - musiałem odwinąć cztery zwoje korekcyjnej. Na oscyloskopie i z generatorem to zauważalnie dalej bierze różne fanty.
W każdym razie - wczoraj sprawdzałem - Na dyskryminacji jest zauważalna poprawa. Jak na starej (standartowej) cewce łapał puszkę po piwie na max60 cm na dyskryminacji - nad samą ziemią (puszka w ziemii od kilku lat i oznaczona) tak na tej cewce - ta sama elektronika - łapał tą puszkę już z około 15 - 20 cm cewka uniesiona nad ziemię. Sygnał bardzo wyraźny. Szpilkę łapie z około 10 - 15 cm. Muszę jeszcze dokładnie zmierzyć - oczywiście w powietrzu.
Jak złoże całość (wkrótce) to porównam - koleś ma jakiś czas już standartowego F555. Zrobię porównanie.

Tak więc cewka - kwiatek działa bez problemu - chyba nawet lepiej.
Pozdrawiam...
MECZETE
